Αρχή λειτουργίας διπλού πλανητικού μύλου σφαιρών για λείανση σκόνης υψηλής ενέργειας

Η άλεση λεπτών σκονών μπορεί να γίνει δύσκολη όταν οι συνήθεις μέθοδοι άλεσης είναι πολύ αργές ή δεν μπορούν να επιτύχουν το απαιτούμενο μέγεθος σωματιδίων. Ένας διπλός πλανητικός μύλος με σφαιρίδια έχει σχεδιαστεί για αυτό το είδος απαιτητικής εργασίας. Συνδυάζει την περιστροφή των βάζων άλεσης με την περιστροφή του δίσκου στήριξης, δημιουργώντας ισχυρή κρούση και τριβή μέσα στα βάζα. Αυτή η επαναλαμβανόμενη κίνηση βοηθά στην ταχεία διάσπαση των υλικών και μπορεί να παράγει πολύ λεπτές σκόνες. Από υλικά μπαταριών και κεραμικά έως μέταλλα και εργαστηριακά δείγματα, η κατανόηση του τρόπου λειτουργίας του μύλου διευκολύνει την επιλογή κατάλληλων ρυθμίσεων, μέσων άλεσης και χρόνου επεξεργασίας για κάθε υλικό.

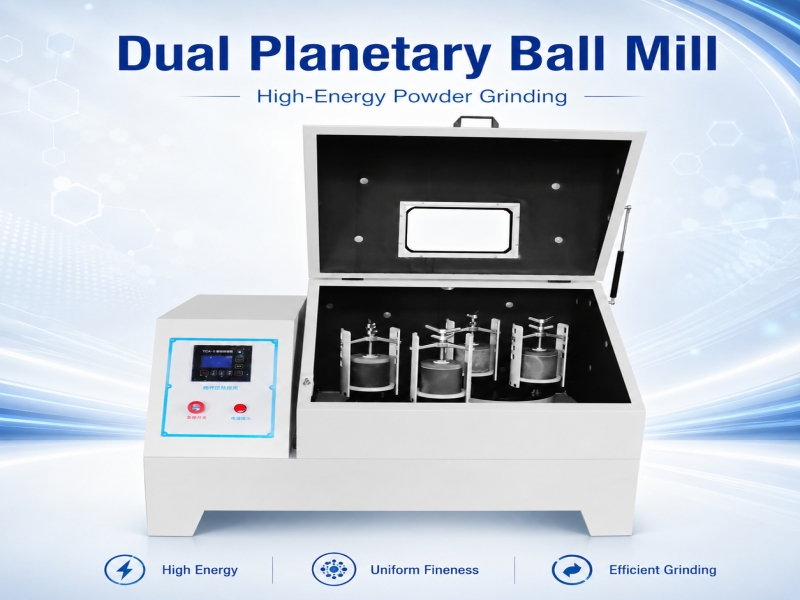

Τι κάνει έναν διπλό πλανητικό μύλο σφαιρών διαφορετικό

Ένας διπλός πλανητικός μύλος με σφαιρίδια ξεχωρίζει επειδή δημιουργεί πολλά είδη κίνησης ταυτόχρονα. Τα βάζα άλεσης περιστρέφονται γύρω από τους δικούς τους άξονες, ενώ παράλληλα κινούνται γύρω από τον κεντρικό άξονα της μηχανής. Μέσα σε κάθε βάζο, οι μπάλες άλεσης ωθούνται, ανυψώνονται και εκτοξεύονται πάνω στο υλικό καθώς κινούνται τα βάζα. Αυτό δημιουργεί ισχυρή κρούση και τριβή, η οποία βοηθά στη μείωση του μεγέθους των σωματιδίων πολύ πιο γρήγορα από την απλή άλεση με σφαιρίδια.

Η λέξη «διπλή» είναι σημαντική επειδή το μηχάνημα μπορεί να λειτουργήσει με δύο δοχεία άλεσης ταυτόχρονα. Αυτό δίνει στον χειριστή έναν πρακτικό τρόπο να επεξεργαστεί δύο δείγματα υπό παρόμοιες συνθήκες ή να αυξήσει την ποσότητα του υλικού που υποβάλλεται σε επεξεργασία σε έναν κύκλο. Για παράδειγμα, ένα εργαστήριο που εργάζεται με κεραμικές σκόνες μπορεί να δοκιμάσει δύο διαφορετικές συνθέσεις με την ίδια ταχύτητα και χρόνο άλεσης.

Μια άλλη διαφορά είναι το επίπεδο ενέργειας που παρέχεται στη σκόνη. Η συνδυασμένη κίνηση μπορεί να παράγει πολύ ισχυρότερη δράση άλεσης από έναν απλό περιστρεφόμενο μύλο. Αυτό καθιστά έναν διπλό πλανητικό μύλο με σφαιρίδια χρήσιμο όταν ο στόχος δεν είναι μόνο η παραγωγή μικρότερων σωματιδίων αλλά και η βελτίωση της ανάμειξης, της διασποράς ή της μηχανικής κράμασης.

Το αποτέλεσμα της άλεσης εξαρτάται ακόμη από τον τρόπο ρύθμισης της μηχανής. Το μέγεθος του βάζου, το υλικό της μπάλας, η αναλογία μπάλας προς σκόνη, η ταχύτητα περιστροφής, ο χρόνος άλεσης και οι ιδιότητες του δείγματος έχουν όλα σημασία. Ένα σκληρότερο υλικό μπορεί να χρειάζεται ισχυρότερες συνθήκες άλεσης, ενώ μια πιο μαλακή ή θερμοευαίσθητη σκόνη μπορεί να απαιτεί χαμηλότερη ταχύτητα ή μικρότερο κύκλο.

Για πρακτική εργασία, αποφύγετε να ξεκινήσετε με την πιο επιθετική ρύθμιση. Ξεκινήστε με μέτρια ταχύτητα και μια σύντομη περίοδο λείανσης, ελέγξτε τη σκόνη και προσαρμόστε από εκεί. Αυτή η προσέγγιση βοηθά στην αποφυγή περιττής θέρμανσης, μόλυνσης ή υπερβολικής φθοράς στον εξοπλισμό λείανσης.

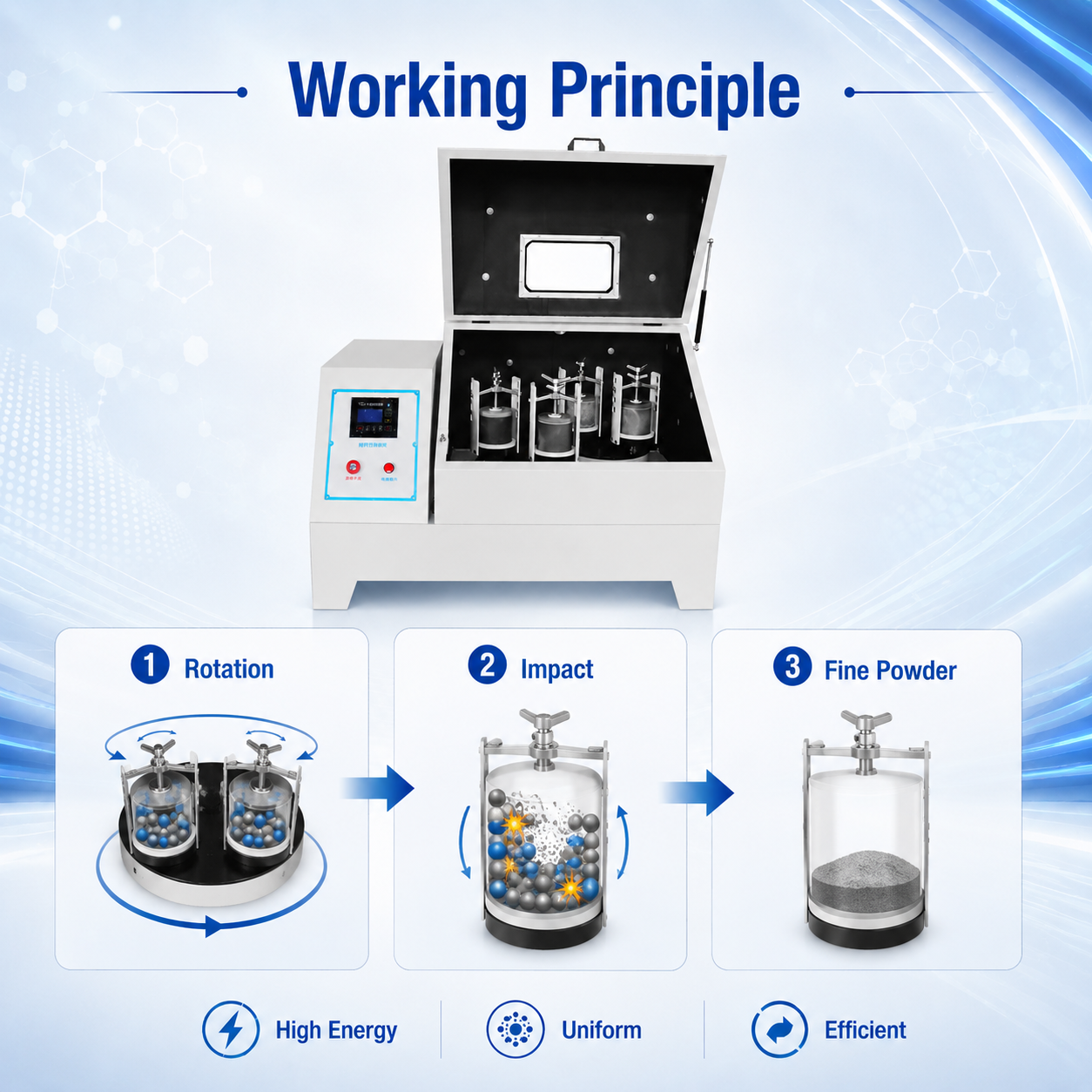

Πώς η διπλή πλανητική κίνηση βελτιώνει την ενέργεια άλεσης

Το κύριο πλεονέκτημα της διπλής πλανητικής κίνησης είναι ο τρόπος με τον οποίο αυξάνει την κίνηση των σφαιρών λείανσης μέσα στο βάζο. Καθώς κάθε βάζο περιστρέφεται γύρω από τον δικό του άξονα και ταξιδεύει επίσης γύρω από τον κεντρικό άξονα, οι μπάλες εκτίθενται σε επαναλαμβανόμενες αλλαγές στην ταχύτητα και την κατεύθυνση. Ανυψώνονται κατά μήκος του τοιχώματος του βάζου και στη συνέχεια απελευθερώνονται, δημιουργώντας ισχυρές κρούσεις όταν πέφτουν ή κινούνται κατά μήκος της κλίνης σκόνης. Ταυτόχρονα, η τριβή μεταξύ των σφαιρών και της σκόνης προσθέτει μια ακόμη δύναμη λείανσης.

Αυτός ο συνδυασμός δίνει στη σκόνη περισσότερες πιθανότητες να διασπαστεί κατά τη διάρκεια κάθε κύκλου. Αντί να βασίζεται κυρίως σε απλή κύλιση ή πτώση, το υλικό υφίσταται επαναλαμβανόμενες κρούσεις, συμπίεση και τριβή. Αυτό είναι ιδιαίτερα χρήσιμο για σκληρά υλικά που είναι δύσκολο να λειωθούν με συμβατικό εξοπλισμό φρεζαρίσματος.

Για παράδειγμα, ένα εργαστήριο που επεξεργάζεται μια κεραμική σκόνη μπορεί να ξεκινήσει με σχετικά χονδρόκοκκα σωματίδια που δεν ανταποκρίνονται καλά στην συνηθισμένη ανάμειξη. Με κατάλληλο μέγεθος μπάλας, ταχύτητα και χρόνο άλεσης, η ισχυρότερη κίνηση ενός διπλού πλανητικού μύλου μπορεί να βοηθήσει στην παραγωγή μιας πολύ λεπτότερης και πιο ομοιόμορφα αναμεμειγμένης σκόνης.

Ωστόσο, περισσότερη ενέργεια δεν σημαίνει πάντα καλύτερο αποτέλεσμα. Η λειτουργία του μύλου σε πολύ υψηλή ταχύτητα για πολύ μεγάλο χρονικό διάστημα μπορεί να αυξήσει τη θερμοκρασία μέσα στα βάζα. Ορισμένες σκόνες μπορεί επίσης να κολλήσουν στα τοιχώματα του βάζου ή στις μπάλες άλεσης όταν εφαρμόζεται υπερβολική ενέργεια. Μπορούν επίσης να επηρεαστούν και υλικά ευαίσθητα στη θερμότητα.

Μια πρακτική προσέγγιση είναι να αντιμετωπίζεται η ενέργεια λείανσης ως κάτι που πρέπει να εξισορροπείται. Ξεκινήστε με μέτρια ταχύτητα, επιλέξτε μια κατάλληλη αναλογία μπάλας προς σκόνη και ελέγξτε το δείγμα μετά από έναν σύντομο κύκλο. Εάν τα σωματίδια εξακολουθούν να είναι πολύ μεγάλα, αυξήστε τον χρόνο λείανσης ή προσαρμόστε σταδιακά την ταχύτητα. Αυτό διευκολύνει την εύρεση μιας αποτελεσματικής ρύθμισης χωρίς σπατάλη ενέργειας ή ζημιά στο υλικό.

Κατάλληλα υλικά για επεξεργασία διπλού πλανητικού μύλου σφαιρών

Ένας διπλός πλανητικός μύλος με σφαιρίδια μπορεί να επεξεργαστεί πολλά είδη υλικών, αλλά τα καλύτερα αποτελέσματα εξαρτώνται από τη σκληρότητα του υλικού, την υγρασία, την ευαισθησία στη θερμότητα και το απαιτούμενο τελικό μέγεθος σωματιδίων. Χρησιμοποιείται συνήθως για σκόνες που χρειάζονται λεπτή άλεση, ισχυρή ανάμειξη ή μηχανική επεξεργασία.

Σκληρά υλικά όπως η κεραμική, τα ορυκτά, το γυαλί και ορισμένες μεταλλικές ενώσεις είναι καλοί υποψήφιοι, επειδή η ισχυρή κρούση από τις σφαίρες λείανσης μπορεί να τα σπάσει σε μικρότερα σωματίδια. Η έρευνα για τις μπαταρίες χρησιμοποιεί επίσης πλανητική άλεση για υλικά όπως ενώσεις με βάση το λίθιο, γραφίτη και άλλες σκόνες ηλεκτροδίων. Σε αυτές τις εφαρμογές, ο προσεκτικός έλεγχος των συνθηκών λείανσης είναι σημαντικός, επειδή η υπερβολική θερμότητα ή η μόλυνση μπορούν να επηρεάσουν το τελικό υλικό.

Ο μύλος μπορεί επίσης να χειριστεί μαλακότερα υλικά, συμπεριλαμβανομένων ορισμένων χημικών σκονών και χρωστικών, όταν επιλεγούν τα σωστά μέσα άλεσης και η σωστή ταχύτητα. Για παράδειγμα, ένα εργαστήριο που αναπτύσσει μια κεραμική επίστρωση μπορεί να χρησιμοποιήσει τον μύλο για να αναμίξει αρκετές ξηρές σκόνες και να μειώσει μεγαλύτερα σωματίδια ταυτόχρονα. Το αποτέλεσμα μπορεί να είναι ένα πιο ομοιόμορφο αρχικό υλικό για μεταγενέστερη επεξεργασία.

Η υγρασία του υλικού είναι ένα άλλο σημείο που πρέπει να ελέγξετε. Οι υγρές ή κολλώδεις σκόνες μπορεί να συμπεριφέρονται διαφορετικά από τις ξηρές σκόνες και να προσκολλώνται στο βάζο ή στις μπάλες. Εάν το υλικό είναι ευαίσθητο στην υγρασία, η διαδικασία άλεσης μπορεί να χρειαστεί σφραγισμένα βάζα ή ελεγχόμενη ατμόσφαιρα.

Πριν ξεκινήσετε μια παρτίδα, ελέγξτε εάν το υλικό είναι συμβατό με το βάζο και το μέσο άλεσης. Οι χαλύβδινες σφαίρες μπορούν να εισαγάγουν μεταλλική μόλυνση σε ορισμένα ευαίσθητα δείγματα, ενώ τα κεραμικά ή άλλα εξειδικευμένα μέσα μπορεί να είναι μια καλύτερη επιλογή. Επίσης, εξετάστε εάν το υλικό μπορεί να αντέξει τη θερμότητα που παράγεται κατά την άλεση υψηλής ενέργειας.

Μια απλή δοκιμαστική παρτίδα είναι συχνά ο ασφαλέστερος τρόπος για να βρείτε κατάλληλες συνθήκες. Ξεκινήστε με μια μικρή ποσότητα, μέτρια ταχύτητα και έναν σύντομο κύκλο. Εξετάστε τη σκόνη πριν αυξήσετε την ένταση άλεσης ή τον χρόνο επεξεργασίας.

Επιλογή βάζου μύλου για άλεση σκόνης υψηλής ενέργειας

Η επιλογή του σωστού δοχείου μύλου είναι ένα σημαντικό μέρος της άλεσης σκόνης υψηλής ενέργειας. Το δοχείο είναι κάτι περισσότερο από ένα δοχείο για το δείγμα. Το υλικό, το μέγεθος, το σχήμα και η εσωτερική του κατάσταση επηρεάζουν τον τρόπο με τον οποίο μεταφέρεται η ενέργεια στη σκόνη και στις σφαίρες άλεσης. Μια κακή αντιστοίχιση μπορεί να οδηγήσει σε μόλυνση, υπερβολική φθορά, υπερθέρμανση ή ανομοιόμορφη άλεση.

Ξεκινήστε εξετάζοντας το υλικό που υποβάλλεται σε επεξεργασία. Τα βάζα από ανοξείδωτο χάλυβα χρησιμοποιούνται συνήθως για γενικής χρήσης λείανση και μπορούν να χειριστούν απαιτητικές εφαρμογές. Ωστόσο, ο χάλυβας μπορεί να προσθέσει ανεπιθύμητα μεταλλικά σωματίδια σε ευαίσθητα δείγματα. Για κεραμικά, ηλεκτρονικά ή υλικά υψηλής καθαρότητας, τα βάζα που κατασκευάζονται από υλικά όπως η ζιρκονία ή η αλουμίνα μπορεί να είναι μια καλύτερη επιλογή επειδή μπορούν να μειώσουν τον κίνδυνο μόλυνσης μετάλλων.

Ο όγκος του βάζου χρειάζεται επίσης προσοχή. Ένα βάζο που είναι πολύ μεγάλο για μια μικρή παρτίδα σκόνης μπορεί να μην παρέχει αποτελεσματική κίνηση των μπαλών άλεσης. Από την άλλη πλευρά, το να γεμίσετε το βάζο πολύ μπορεί να περιορίσει την κίνηση της μπάλας και να μειώσει την απόδοση της άλεσης. Αφήστε αρκετό ελεύθερο χώρο για να κινούνται οι μπαλές και η σκόνη κατά τη λειτουργία.

Το μέσο άλεσης θα πρέπει επίσης να ταιριάζει με το βάζο. Η χρήση μπαλών και βάζων κατασκευασμένων από συμβατά υλικά βοηθά στη μείωση της ανεπιθύμητης φθοράς. Για παράδειγμα, η χρήση κεραμικών μπαλών μέσα σε ένα κεραμικό βάζο μπορεί να είναι χρήσιμη όταν η διατήρηση της μόλυνσης των μετάλλων σε χαμηλά επίπεδα αποτελεί προτεραιότητα.

Για ένα πραγματικό εργαστηριακό παράδειγμα, φανταστείτε μια ομάδα που προετοιμάζει μια λεπτή κεραμική σκόνη για ένα ερευνητικό έργο μπαταριών. Μπορεί να επιλέξει ένα βάζο ζιρκονίου με μπάλες ζιρκονίου αντί για χαλύβδινο εξοπλισμό για να διατηρήσει το δείγμα καθαρότερο. Εάν η ίδια ομάδα επεξεργάζεται ένα λιγότερο ευαίσθητο δείγμα ορυκτού, μια εγκατάσταση από ανοξείδωτο χάλυβα μπορεί να είναι πιο πρακτική και οικονομική.

Πριν από κάθε λειτουργία, επιθεωρήστε το βάζο για ρωγμές, βαθιές γρατσουνιές, φθαρμένες επιφάνειες ή κατεστραμμένα εξαρτήματα στεγανοποίησης. Καθαρίστε το προσεκτικά και βεβαιωθείτε ότι το καπάκι είναι σωστά ασφαλισμένο. Ένα κατάλληλο βάζο, σε συνδυασμό με το σωστό μέγεθος μπάλας και στάθμη πλήρωσης, δίνει στον μύλο πολύ περισσότερες πιθανότητες να παράγει σταθερά αποτελέσματα άλεσης υψηλής ενέργειας.

Κοινές εφαρμογές στην παρασκευή νανοσκόνης

Οι διπλοί πλανητικοί μύλοι με σφαιρίδια χρησιμοποιούνται συχνά σε έρευνα σε πρώιμο στάδιο και σε μικρής κλίμακας παραγωγή, όταν ένα υλικό πρέπει να μετατραπεί σε πολύ λεπτή σκόνη. Η ισχυρή κρούση και η τριβή τους μπορούν να βοηθήσουν στη διάσπαση των σωματιδίων και στη βελτίωση της ανάμειξης, καθιστώντας τους χρήσιμους για την προετοιμασία υλικών για περαιτέρω δοκιμές ή επεξεργασία. Το τελικό μέγεθος των σωματιδίων εξαρτάται από το αρχικό υλικό, τα μέσα άλεσης, την ταχύτητα, τον χρόνο άλεσης και άλλες συνθήκες διεργασίας, επομένως η επίτευξη νανοκλίμακας δεν είναι εγγυημένη σε κάθε εφαρμογή.

Ένας κοινός τομέας είναι η έρευνα υλικών μπαταριών. Οι ερευνητές μπορούν να αλέθουν σκόνες ηλεκτροδίων για να βελτιώσουν το μέγεθος των σωματιδίων και την ανάμειξη πριν από την κατασκευή κυψελών δοκιμής. Για παράδειγμα, ένα εργαστήριο που εργάζεται σε μια νέα σύνθεση καθόδου μπορεί να χρησιμοποιήσει πλανητική άλεση για να συνδυάσει αρκετές ακατέργαστες σκόνες σε ένα πιο ομοιόμορφο μείγμα. Το βήμα της άλεσης μπορεί επίσης να βοηθήσει στη μείωση των μεγαλύτερων σωματιδίων πριν το υλικό μετακινηθεί στο επόμενο στάδιο παραγωγής.

Τα κεραμικά αποτελούν μια άλλη σημαντική εφαρμογή. Οι λεπτές κεραμικές σκόνες χρησιμοποιούνται για επιστρώσεις, ηλεκτρονικά εξαρτήματα, δομικά κεραμικά και άλλα προϊόντα. Ένας διπλός πλανητικός μύλος μπορεί να βοηθήσει στη διάσπαση των συσσωματωμάτων και στη δημιουργία ενός πιο συνεκτικού μείγματος σκόνης. Η καλύτερη ανάμειξη μπορεί να κάνει ευκολότερο τον έλεγχο των μεταγενέστερων βημάτων συμπίεσης, σύντηξης ή επίστρωσης.

Η διαδικασία χρησιμοποιείται επίσης στην έρευνα νανοσύνθετων υλικών. Διαφορετικές σκόνες μπορούν να αλεστούν μαζί, έτσι ώστε τα σωματίδια τους να κατανέμονται πιο ομοιόμορφα. Σε ορισμένες περιπτώσεις, η μηχανική άλεση μπορεί να αλλάξει τη δομή του υλικού, κάτι που είναι χρήσιμο όταν οι ερευνητές μελετούν νέες ιδιότητες υλικών.

Κατά την παρασκευή πολύ λεπτών σκονών, ο έλεγχος της θερμοκρασίας αποκτά ιδιαίτερη σημασία. Η άλεση υψηλής ενέργειας μπορεί να παράγει θερμότητα και ορισμένα υλικά ενδέχεται να αντιδράσουν, να οξειδωθούν ή να αλλάξουν όταν εκτεθούν σε υπερβολική θερμοκρασία. Οι σύντομοι κύκλοι άλεσης με διαστήματα ψύξης μπορούν να βοηθήσουν στην αντιμετώπιση αυτού του προβλήματος.

Ελέγξτε το μέγεθος των σωματιδίων μετά από κάθε δοκιμή αντί να αλέθετε απλώς για μεγαλύτερο χρονικό διάστημα. Η μεγαλύτερη διάρκεια άλεσης δεν σημαίνει πάντα καλύτερα αποτελέσματα. Εάν το μέγεθος δεν είναι σωστό, ελέγξτε το μέγεθος της μπάλας, την αναλογία των μπαλών προς τη σκόνη, το υλικό του βάζου και την ταχύτητα άλεσης. Προσαρμόστε τα αυτά πριν χρησιμοποιήσετε το μηχάνημα για μεγαλύτερο χρονικό διάστημα.
