Κάθετος πλανητικός μύλος σφαιρών (ημικυκλικός στρογγυλός τύπος)
Προδιαγραφές
Ο κάθετος πλανητικός μύλος σφαιρών είναι μια απαραίτητη συσκευή για την ανάμειξη υλικών υψηλής τεχνολογίας, την λεπτή άλεση, την κατασκευή δειγμάτων, την ανάπτυξη νέων προϊόντων και την παραγωγή μικρών παρτίδων. Ο πλανητικός μύλος σφαιρών Tencan διαθέτει μικρό όγκο, υψηλή απόδοση, χαμηλό θόρυβο και λειτουργικά χαρακτηριστικά, τα οποία αποτελούν ιδανικό εξοπλισμό για ιδρύματα έρευνας και ανάπτυξης, πανεπιστήμια, εργαστήρια επιχειρήσεων για τη λήψη δειγμάτων (μπορείτε να λάβετε τέσσερα δείγματα από κάθε παρτίδα ταυτόχρονα). Μπορείτε επίσης να αλέσετε δείγματα σκόνης υπό κενό όταν είναι εξοπλισμένοι με βάζα μύλου σφαιρών κενού.
Βίντεο
Επισκόπηση
Ο κάθετος πλανητικός μύλος σφαιρών είναι μια απαραίτητη συσκευή για την ανάμειξη υλικών υψηλής τεχνολογίας, την λεπτή άλεση, την κατασκευή δειγμάτων, την ανάπτυξη νέων προϊόντων και την παραγωγή μικρών παρτίδων. Ο πλανητικός μύλος σφαιρών Tencan διαθέτει μικρό όγκο, υψηλή απόδοση, χαμηλό θόρυβο και λειτουργικά χαρακτηριστικά, τα οποία αποτελούν ιδανικό εξοπλισμό για ιδρύματα έρευνας και ανάπτυξης, πανεπιστήμια, εργαστήρια επιχειρήσεων για τη λήψη δειγμάτων (μπορείτε να λάβετε τέσσερα δείγματα από κάθε παρτίδα ταυτόχρονα). Μπορείτε επίσης να αλέσετε δείγματα σκόνης υπό κενό όταν είναι εξοπλισμένοι με βάζα μύλου σφαιρών κενού.
Αρχή Εργασίας
Ο πλανητικός σφαιρόμυλος συχνά έχει τέσσερις δεξαμενές λείανσης με σφαιρίδια εγκατεστημένες σε μία περιστρεφόμενη πλατφόρμα. Όταν η περιστρεφόμενη πλατφόρμα περιστρέφεται, ο άξονας της δεξαμενής κάνει πλανητικές κινήσεις, οι μπάλες και τα δείγματα μέσα στις δεξαμενές δέχονται ισχυρές κρούσεις σε κίνηση υψηλής ταχύτητας και τα δείγματα τελικά αλέθονται σε σκόνη. Διάφορα είδη διαφορετικών υλικών μπορούν να αλεστούν από τον μύλο με ξηρή ή υγρή μέθοδο. Η ελάχιστη κοκκώδης κοκκοποίηση της σκόνης μπορεί να είναι τόσο μικρή όσο 0.1μm.
Χαρακτηριστικό/Πλεονέκτημα

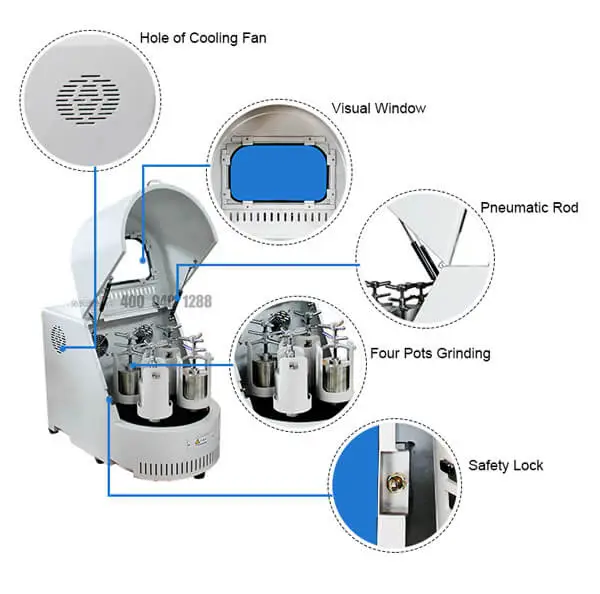

Το κέλυφος του σφαιρόμυλου είναι συγκολλημένο με χοντρή χαλύβδινη πλάκα, η οποία έχει υψηλή αντοχή, αντοχή στην κρούση, αντοχή στην παραμόρφωση, εξαιρετική κατασκευή, ισχυρή και όμορφη εμφάνιση. Το υλικό των μηχανικών μερών υποβάλλεται σε αυστηρή επεξεργασία με θερμική επεξεργασία και τεχνολογία επεξεργασίας αριθμητικού ελέγχου. Το κιβώτιο ταχυτήτων υιοθετείται με ενσωματωμένη δομή σχεδόν σφραγισμένης αυλάκωσης και ο μηχανισμός μετάδοσης κίνησης είναι κατασκευασμένος από ανθεκτικό στη φθορά ακριβείας. Το πλαίσιο και η δομή του μηχανήματος έχουν ληφθεί πλήρως υπόψη στο σχεδιασμό για να εξασφαλιστεί η σταθερή, ασφαλής και αξιόπιστη λειτουργία του σφαιρόμυλου υπό μακροχρόνιες και υψηλού φορτίου συνθήκες και για να επιτευχθεί αποτελεσματικά η μείωση του θορύβου στη λειτουργία του μηχανήματος. Η αυτολιπαινόμενη συσκευή υγρού λαδιού έχει σχεδιαστεί με χαμηλό θόρυβο και υψηλή ένταση και είναι εξοπλισμένη με μετρητή στάθμης υγρού λαδιού για εύκολη αντικατάσταση. Οι υποστηρικτικές συσκευές ανύψωσης και τροφοδοσίας υιοθετούνται με ενσωματωμένο σχεδιασμό. Η συσκευή τροφοδοσίας ενσωματώνει την τεχνολογία δονούμενης διαλογής και εκκένωσης για απλή και βολική λειτουργία. Επιτυγχάνει εύκολη και γρήγορη παραλαβή, εκκένωση και φόρτωση των βάζων του μύλου, μειώνει την ένταση της εργασίας και βελτιώνει την αποδοτικότητα της παραγωγής. Με την οθόνη αφής του μικροϋπολογιστή, η λειτουργία του μηχανήματος γίνεται πιο βολική, η διεπαφή είναι πιο απλή και διαισθητική, ενώ ο εναλλασσόμενος έλεγχος προς τα εμπρός και προς τα πίσω μπορεί να επιτευχθεί εύκολα. Διαθέτει λειτουργίες χρονισμού και μνήμης απενεργοποίησης.
Πλεονεκτήματα του ημικυκλικού στρογγυλού μοντέλου Tencan Vertical Planet Ball Mill
1. Η σταθερή ταχύτητα περιστροφής του κιβωτίου ταχυτήτων εξασφαλίζει τη συνέπεια και την επαναληψιμότητα του πειράματος.
2. Η αρχή της πλανητικής κίνησης υιοθετείται στη μηχανή, η οποία έχει υψηλή ταχύτητα, μεγάλη ενέργεια, υψηλή απόδοση, μικρή κοκκοποίηση.
3. Τέσσερα δείγματα σκόνης από διαφορετικά μεγέθη και διαφορετικά υλικά μπορούν να παραχθούν ταυτόχρονα.
4. Το μηχάνημα ελέγχεται από μετατροπέα συχνότητας, μπορείτε να επιλέξετε την ιδανική ταχύτητα περιστροφής ανάλογα με το αναμενόμενο πειραματικό αποτέλεσμα. Ο μετατροπέας είναι εξοπλισμένος με συσκευή υποτάσης και υπερέντασης για την προστασία του κινητήρα.
5. Ο πλανητικός μύλος σφαιρών διαθέτει λειτουργίες χρονισμού απενεργοποίησης, αυτοχρονισμού προς τα εμπρός και αντίστροφης περιστροφής. Μπορείτε να επιλέξετε ελεύθερα οποιουσδήποτε τρόπους λειτουργίας μονής κατεύθυνσης, εναλλαγής, διαδοχής, ρύθμισης χρόνου ανάλογα με τις πειραματικές ανάγκες, ώστε να βελτιωθεί η απόδοση της λείανσης.
6. Τεχνικά χαρακτηριστικά του μύλου σφαιρών Tencan: Χαμηλό κέντρο βάρους, σταθερή απόδοση, συμπαγής δομή, εύκολη λειτουργία, αξιόπιστη ασφάλεια, χαμηλότερος θόρυβος, μικρή απώλεια.
7. Ο διακόπτης ασφαλείας είναι εγκατεστημένος στο μηχάνημα για την αποφυγή ατυχημάτων ασφαλείας σε περίπτωση ανοίγματος του καλύμματος ασφαλείας ενώ το μηχάνημα λειτουργεί.
Φύλλο δεδομένων
Τεχνικό φύλλο δεδομένων του κάθετου πλανητικού μύλου σφαιρών Tencan(Ημικυκλικός ΓύροςΤύπος)
Τεχνικά Χαρακτηριστικά τουΚάθετος πλανητικός μύλος σφαιρών(Ημικυκλικός ΓύροςΤύπος) | |
Λειτουργία μονάδας |
Οδήγηση με γρανάζια και ιμάντα |
Μοντέλο λειτουργίας |
Δύο ή τέσσερα βάζα μύλου μπορούν να χρησιμοποιηθούν σε κάθε άλεση |
Μέγιστη χωρητικότητα |
Λιγότερο από το 1/3 του όγκου κάθε βάζου μύλου |
Μέγεθος τροφοδοσίας υλικών λείανσης |
Μαλακό και τραγανό υλικό≤100mm Σκληρά υλικά≤3mm |
Τελικό μέγεθος σωματιδίων εξόδου |
Το μικρότερο μέγεθος σωματιδίων μπορεί να φτάσει τα 0.1μm |
Αναλογία περιστροφικής ταχύτητας |
1/2 |
Μέγιστος χρόνος συνεχούς λειτουργίας |
72 Ώρες |
Λειτουργία ελέγχου ταχύτητας |
Αναστροφέας συχνότητας |
|
Διαθέσιμα υλικά για βάζα μύλου |
Καρβίδιο βολφραμίου, Αχάτης, Ανοξείδωτο ατσάλι 304, Ανοξείδωτο ατσάλι 316L, Κορούνδιο, Ζιρκόνιο, Νάιλον, PU, Κεραμική αλουμίνα, PTFE, και κ.λπ. |
|
Πίνακας τεχνικών παραμέτρων(I) του κάθετου εργαστηριακού πλανητικού μύλου σφαιρών (ημικυκλικός στρογγυλός τύπος)
| ||||
Αρ. Μοντέλου |
Προδιαγραφές |
Ταιριαστά μεγέθη βάζων μύλου |
Θέσεις Εργασίας |
Παρατηρήσεις |
XQM-1A |
1L |
50ml-250ml |
4 |
Cμπορεί να συνδυαστεί με δοχεία μύλου κενού από 50ml έως 100ml |
XQM-2A |
2L |
50ml-500ml |
4 |
Cμπορεί να συνδυαστεί με δοχεία μύλου κενού από 50ml έως 250ml |
XQM-4A |
4L |
250ml-1000ml |
4 |
Cμπορεί να συνδυαστεί με δοχεία μύλου κενού από 50ml έως 1000ml |
XQM-6A |
6L |
500ml-1500ml |
4 |
Cμπορεί να συνδυαστεί με δοχεία μύλου κενού από 50ml έως 1000ml |
XQM-8A |
8L |
1L-2L |
4 |
Cμπορεί να συνδυαστεί με δοχεία μύλου κενού από 50ml έως 1500ml |
XQM-10A |
10L |
1L-2.5L |
4 |
Cμπορεί να συνδυαστεί με δοχεία μύλου κενού από 1L έως 2L |
XQM-12A |
12L |
1L-3L |
4 |
Cμπορεί να συνδυαστεί με δοχεία μύλου κενού από 1L έως 2L |
XQM-16A |
16L |
2L-4L |
4 |
Cμπορεί να συνδυαστεί με δοχεία μύλου κενού από 1L έως 3L |
|
Πίνακας τεχνικών παραμέτρων(II) κάθετου εργαστηριακού πλανητικού μύλου σφαιρών (ημικυκλικού στρογγυλού τύπου)
| |||||||
ΜοντέλοΌχι. |
Power |
Τάση |
Επανάσταση |
Περιστροφή |
Σύνολο |
Εναλλασσόμενος χρόνος εκτέλεσης |
Θόρυβος ≤db |
XQM-1A |
0.75 |
220V-50Hz |
35-335 |
70-670 |
1-9999 |
1-999 |
60 ± 5 |
XQM-2A |
0.75 |
220V-50Hz |
35-335 |
70-670 |
1-9999 |
1-999 |
60 ± 5 |
XQM-4A |
0.75 |
220V-50Hz |
35-335 |
70-670 |
1-9999 |
1-999 |
60 ± 5 |
XQM-6A |
0.75 |
220V-50Hz |
35-335 |
70-670 |
1-9999 |
1-999 |
60 ± 5 |
XQM-8A |
1.5 |
220V-50Hz |
35-290 |
70-580 |
1-9999 |
1-999 |
60 ± 5 |
XQM-10A |
1.5 |
220V-50Hz |
35-290 |
70-580 |
1-9999 |
1-999 |
60 ± 5 |
XQM-12A |
1.5 |
220V-50Hz |
35-290 |
70-580 |
1-9999 |
1-999 |
60 ± 5 |
XQM-16A |
3 |
380V-50Hz |
30-255 |
60-510 |
1-9999 |
1-999 |
60 ± 5 |
|
Πίνακας Τεχνικών Παραμέτρων (III) του Κάθετου Εργαστηριακού Πλανητικού Μύλου με Σφαιρίδια (Ημικυκλικός Στρογγυλός Τύπος)
| ||||
ΜοντέλοΌχι. |
Power |
Λειτουργία ελέγχου ταχύτητας |
Καθαρό βάρος (Kg) |
Διάστασηs (Mm) |
XQM-1A |
0.75 |
Έλεγχος συχνότητας |
80 |
750 470 * * 590 |
XQM-2A |
0.75 |
Έλεγχος συχνότητας |
80 |
750 470 * * 590 |
XQM-4A |
0.75 |
Έλεγχος συχνότητας |
80 |
750 470 * * 590 |
XQM-6A |
0.75 |
Έλεγχος συχνότητας |
80 |
750 470 * * 590 |
XQM-8A |
1.5 |
Έλεγχος συχνότητας |
132 |
880 560 * * 670 |
XQM-10A |
1.5 |
Έλεγχος συχνότητας |
132 |
880 560 * * 670 |
XQM-12A |
1.5 |
Έλεγχος συχνότητας |
132 |
880 560 * * 670 |
XQM-16A |
3.0 |
Έλεγχος συχνότητας |
205 |
950 600 * * 710 |
